在化工工艺过程中，各种气液相接触设备的气体离开设备时往往夹带着不少液滴，如塔类设备、蒸发器等。一般要求把气体中夹带的液滴分离出来，以免影响气体的品质或下道工序的操作。从气体分离液滴或雾沫的机理有重力下降、惯性碰撞、离心分离、布朗运动的扩散沉积和静电吸引。丝网除沫器是属于惯性碰撞除沫中的典型产品，是一种高效的气液分离设备。它具有除沫效率高、结构简单、空隙率大、压力降小、重量轻，安装、操作、维修方便等特点。当气体自下而上通过丝网除沫器时，由于惯性作用与丝网表面碰撞，雾沫随即在细丝表面聚集而扩张，不断变大的液滴由于重量产生的重力超过气速和液体表面的张力的合力时，液滴就下落。工业上常用于塔器、蒸发器和分离器等。

丝网除沫器(除雾器)用于分离塔中气体夹带的液滴，以保证有传质效率，降低有价值的物料损失和改善塔后压缩机的操作，一般多在塔顶设置丝网除沫器。可有效去除3--5um的雾滴，塔盘间若设置除沫器，不仅可保证塔盘的传质效率，还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外，除沫器丝网还可作为仪表工业中各类仪表的缓冲器，以防止电波干扰的电子屏蔽器等。

HG/T21618-1998丝网除沫器
新标准合并了升气管型、缩径型和全径型的三种安装形式；并且提出了SP、HP、DP和HR四种网型和扩大了材料选用的种类；并在设置规格尺寸的间隔密度有所增加。 标记示例：HG/T21618丝网除沫器 S 1600-100 SP 304/304 即表示格栅和丝网均采用304不锈钢，上装式，直径为1600mm，高度100mm，网型采用SP的丝网除沫器。

HG5-1404-81、HG5-1405-81、HG5-1406-81
HG5-1404-81升气管型、HG5-1405-81缩径型、HG5-1406-81全径型丝网除沫器直径从300mm至6400mm，有100mm和150mm两种丝网高度。订货时只需提供图号及采用的材质。 标记示例：HG5-1406-81-11，304/304即表示格栅和丝网均采用304不锈钢，全径型上装式，直径为1600mm，高度100mm的丝网除沫器。

HG/T21586-98抽屉式丝网除沫器
此标准主要适用于经常需要清洗或更换除沫器元件的场合，例如硫酸装置的干燥塔和吸收塔。其选用的公称直径范围为DN300mm～DN5000mm共56种。订货时只需提供图号及选用的材质（其中316L、NS-80及RS-2为硫酸装置选用的丝网材料）。 标记示例：HG/T21586.11-98WME-1600-100NS-80/Q235-A即表示丝网采用NS-80，格栅采用碳钢的直径为1600mm，高度100mm的抽屉式丝网除沫器。

丝网除沫器厂生产的丝网除沫器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。气液过滤网的非金属丝由多股非金属纤维捻制而成，亦可为单股非金属丝如PP聚丙烯和PTFE聚四氟乙烯等工程塑料，也可以采用混编型气液过滤网如金属与聚丙烯或聚四氟乙烯等工程塑料混编、金属与各种纤维线混编等。

制作丝网除沫器时所用的气液过滤网和支承件装置均由我厂按照化工部HG/T21618-1998丝网除沫器标准生产（除沫器的厚度和密度也可以根据用户的需求生产）。

我厂生产的丝网除沫器不但能滤除悬浮于气流中的较大液沫，而且能滤除较小和微小液沫，广泛应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。

注：客户询价和订货时应该说明是否包括支承件装置在内，如有需要应在询价和订货时说明。

在几十年的生产实践过程中，丝网除沫器厂积累了大量的丝网除沫器技术参数。除了按照标准规定的规格可供用户选用外，我厂另外还有百余种规格型号的丝网除沫器用气液过滤网可供用户选择使用。我们还可根据客户提供的样品或要求，为客户科学地选择合适的气液过滤网型号。

在通常的化工操作中所碰到的气体中分散液滴的直径约在0.1～5000μm。一般粒径在100μm以上的颗粒因沉降速度较快，其分离问题很容易解决。通常直径大于50μm的液滴，可用重力沉降法分离；5μm以上的液滴可用惯性碰撞及离心分离法；对于更小的细雾则要设法使其聚集形成较大颗粒，或用纤维过滤器及静电除雾器。丝网除沫器，其主要用于分离直径大于3μm～5μm的液滴，工作原理如右图所示。当带有雾沫的气体以一定的速度上升，通过架在格栅上的金属丝网时，由于雾沫上升的惯性作用，使得雾沫与细丝碰撞而粘附在细丝的表面上。细丝表面上的雾沫进一步扩散及雾沫本身的重力沉降，使雾沫形成较大的液滴沿着细丝流至它的交织处。由于细丝的可湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直至其自身的重力超过气体上升的浮力和液体表面张力的合力时，就被分离而下落，流至容器的下游设备中。只要操作气速等条件选择得当，气体通过丝网除沫器后，其除沫效率可达到97%以上，可以达到完全去除雾沫的目的。丝网除沫器(除雾器)用于分离塔中气体夹带的液滴，以保证有传质效率，降低有价值的物料损失和改善塔后压缩机的操作，一般多在塔顶设置丝网除沫器。可有效去除3--5um的雾滴，塔盘间若设置除沫器，不仅可保证塔盘的传质效率，还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外，除沫器丝网还可作为仪表工业中各类仪表的缓冲器，以防止电波干扰的电子屏蔽器等。在化工工艺过程中，各种气液相接触设备的气体离开设备时往往夹带着不少液滴，如塔类设备、蒸发器等。一般要求把气体中夹带的液滴分离出来，以免影响气体的品质或下道工序的操作。从气体分离液滴或雾沫的机理有重力下降、惯性碰撞、离心分离、布朗运动的扩散沉积和静电吸引。丝网除沫器是属于惯性碰撞除沫中的典型产品，是一种高效的气液分离设备。它具有除沫效率高、结构简单、空隙率大、压力降小、重量轻，安装、操作、维修方便等特点。当气体自下而上通过丝网除沫器时，由于惯性作用与丝网表面碰撞，雾沫随即在细丝表面聚集而扩张，不断变大的液滴由于重量产生的重力超过气速和液体表面的张力的合力时，液滴就下落。工业上常用于塔器、蒸发器和分离器等。

丝网除沫器尺寸

HG/T21618-1998丝网除沫器标准适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的气液分离装置。用于分离气体中 夹带的液滴直径大于3～5μm的雾沫。

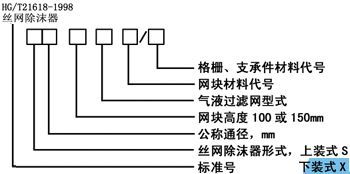

标记和标记示例

举例一：DN2000MM，H=150MM，气液过滤网形式为SP型，材质为316，格栅、支撑件材质为304的上装式丝网除沫器,标记为：HG/T21618丝网除沫器 S2000-150 SP 316/304。

举例二：DN4000MM，H=100MM，气液过滤网形式为DP型，材质为316L，格栅、支撑件材质为304的下装式丝网除沫器,标记为：HG/T21618-1998丝网除雾器X4000-100 DP 316L/304。

注：上装式及下装式丝网除沫器的选用：当人孔设在丝网除沫器的上方，或无人孔而有法兰时，选用上装式丝网除沫器；当人孔设在丝网除沫器的下方，选用下装式丝网除沫器。

图1-1 上装式丝网除沫器图 图1-2 下装式丝网除沫器图
